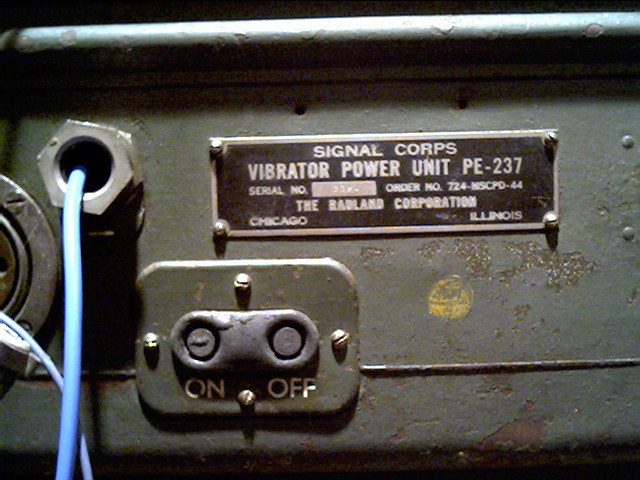

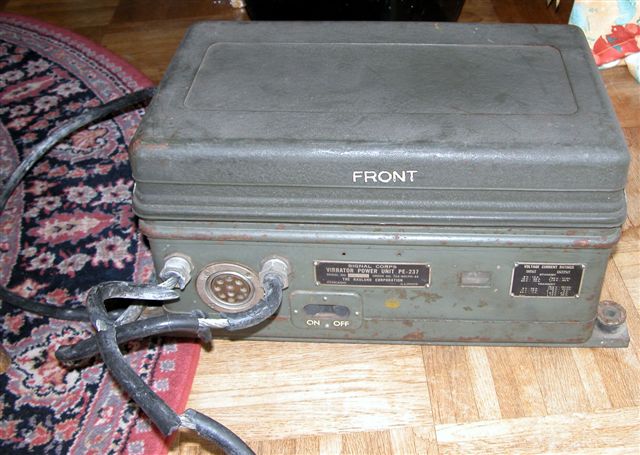

Haute tension de 500 volts pour le SCR 694
La pE 237 a deux type de redressement du 500 Volts,
version tube à cathode froide et tube à cathode chaude.
Dans les deux versions , dans le cas de tubes défectueux ,
le remplacement peut se faire  par des diodes haute tension
et des résistances en séries .

---

100 volts pour la réception du SCR 694
En règle générale les deux vibreurs , le "spare" et le vibreur qui est cablé sont défectueux.
Il est nescessaire de les démonter et d'en décaper les contacts .
Ce netoyage engendre souvent un fonctionnement des vibreurs, non conforme aux fiches technique .
Les tensions obtenues  peuvent être comprises entre 90 et 130 volts.
Cela n'engendre pas de nuisance au récepteur BC1306 du SCR694.

---

Mesure sur la PE 237

---

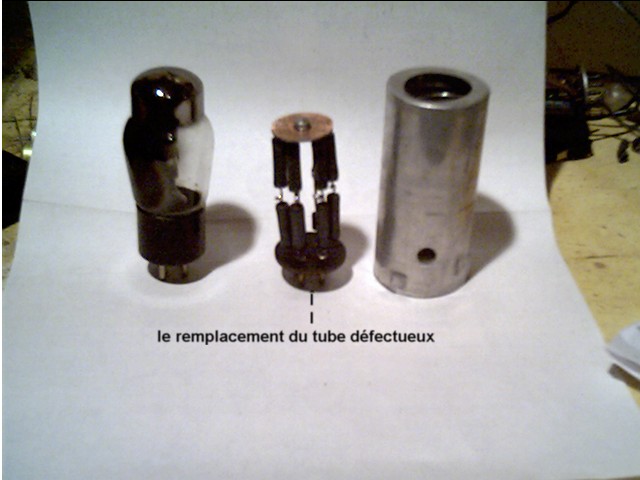

Remplacement du tube haute tension défectueux

---

PE 237 Brochage

20  6,3 volts filaments TX
21  105 Volts RX fourni par le 500V en position SEND
22  22et 23 en //
23  22et 23 en // , mis a la masse  pour la réception: fonction STANBY du SCR694
24  masse électrique au boîtier
32  + 500Volts émetteur
33  + 105 Volts RX
34  + 6,3 volts alimentation en + 6 volts du relais  ER du SCR694
35  mis à la masse pour la commande émission  fonction SEND du SCR694

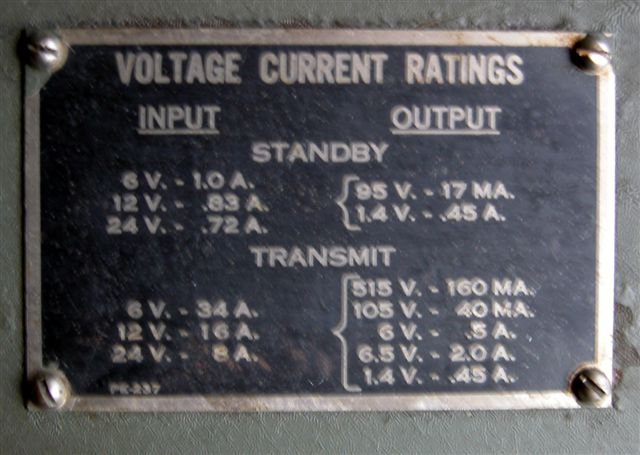

Tensions continues  mesurées sur des charges résistives équivalentes au SRC694

20 + 7 volts régulé
21 +160 Volts RX sur résistance de 12.000 ohms (fourni par le 500 Volts TX)
tension résiduelle alternative 1 Volts soit 16%
modulation de la tension résiduelle  à O,2 mS

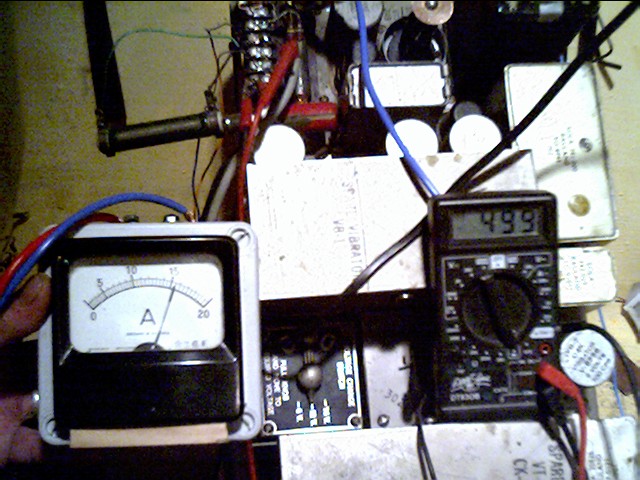

32 + 500 Volts sur charge de 3000 Ohms
tension résiduelle alternative 2,5 volts; soit 2 %

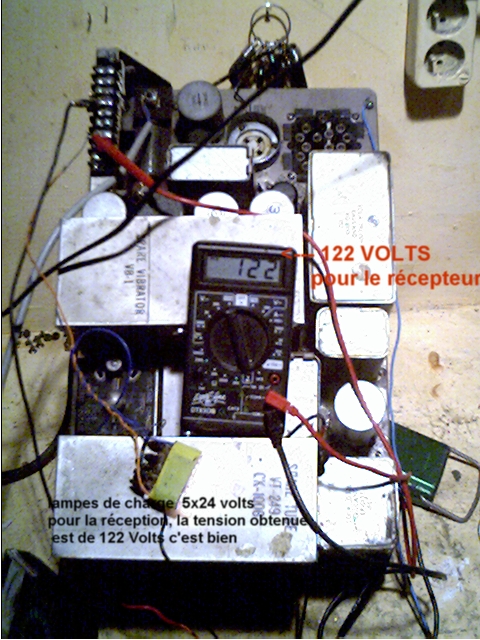

33 + 122 volts  RX sur résistance de 12.000 ohms
tension résiduelle alternative 50 mV soit 2,4%
34  + 9 volts: tension normale sans charge résistive

N'hésitez pas à me contacter pour obtenir des renseignements complémentaire sur la PE 237
